Prodottoiointroduzione

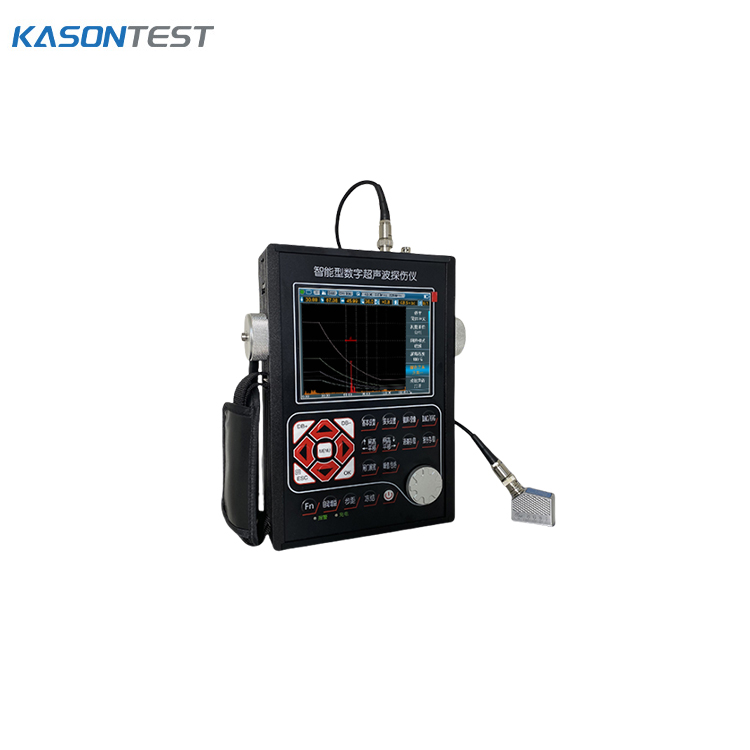

Questo strumento è uno strumento portatile per il rilevamento di difetti non distruttivo industriale in grado di rilevare, localizzare, valutare e diagnosticare vari difetti (crepe, inclusioni, pori, ecc.) all'interno del pezzo in modo rapido, conveniente, senza danni e con precisione. Può essere utilizzato sia in laboratorio che nei cantieri di ingegneria.

Ambito di applicazione: produzione, metallurgia del ferro e dell'acciaio, industria della lavorazione dei metalli, industria chimica e altri campi che richiedono rilevamento di difetti e controllo di qualità. È anche ampiamente utilizzato nelle ispezioni di sicurezza online e nella valutazione della vita nei settori aerospaziale, dei trasporti ferroviari, dei recipienti a pressione e delle caldaie e in altri campi.

Questo strumento ha un display completamente cinese, un menu master-slave ed è progettato con tasti di scelta rapida e una rotella digitale. Adotta un display LCD ad alta risoluzione a colori reali completamente digitale. Lo stile dell'interfaccia operativa può essere selezionato in base all'ambiente. La luminosità del display LCD può essere impostata liberamente. L'interfaccia e la visualizzazione della forma d'onda sono più delicate e umane. La batteria agli ioni di litio ad alte prestazioni di grande capacità estende il tempo di funzionamento continuo dello strumento a oltre 12 ore; lo strumento è leggero e portatile, può essere tenuto con una mano, è durevole e guida la tendenza del settore.

Caratteristica

1.Aspetto e struttura

Guscio metallico interamente in alluminio, robusto e durevole, con eccellenti prestazioni di schermatura elettromagnetica

La staffa di smorzamento rotante a 360 gradi e la guaina in gomma sono delicate e facili da usare.

Pannello in vetro temperato, estremamente duro, resistente all'usura e ai graffi.

2. Interfaccia di visualizzazione

Display cinese completo, menu master-slave, funzionamento guidato e assistito da tasti di scelta rapida e rotella digitale, che rendono il funzionamento conveniente.

Display LCD completamente digitale a colori reali con una risoluzione di 640X480, l'interfaccia e la visualizzazione della forma d'onda sono più delicate e facili da usare.

È possibile scegliere tra 4 stili di interfaccia operativa e la luminosità dello schermo LCD può essere impostata liberamente.

3. Screenshot e rapporto sul rilevamento dei difetti del PDF

Acquisisci screenshot in tempo reale di tutte le pagine e rapporti sul rilevamento dei difetti e salvali come immagini BMP su un'unità flash USB, che può essere impostata su immagini a colori o in scala di grigi.

Esporta il report di rilevamento dei difetti come file PDF e salvalo su un'unità flash USB per archiviarlo e stamparlo facilmente.

Tutti i contenuti dei file PDF possono essere personalizzati in base alle esigenze dell'utente.

Immagini BMP e file PDF possono essere visualizzati in tempo reale sul tuo computer o telefono cellulare.

4. Campo di rilevamento

Incidenza zero dell'interfaccia: 0~15000 mm (in acciaio, onda longitudinale), regolabile in continuo

5. Emettere impulsi

Ampiezza dell'impulso: selezione graduata 100 V, 200 V, 250 V, 300 V, 350 V, 400 V, 450 V, 500 V, adatta per un'ampia gamma di sonde

Ampiezza dell'impulso: regolazione continua nell'intervallo di (0,0,~0,510)μs per adattarsi a sonde con frequenze diverse

Smorzamento sonda: 50Ω, 150Ω, 250Ω, 500Ω opzionale per soddisfare diversi requisiti di lavoro in termini di sensibilità e risoluzione

Metodo di lavoro: sonda diritta a cristallo singolo, sonda obliqua a cristallo singolo, sonda diritta a doppio cristallo, sonda obliqua a doppio cristallo, rilevamento di difetti penetranti

6. Amplifica la ricezione

Campionamento hardware in tempo reale: campionamento AD a 16 bit ad alta risoluzione, velocità di campionamento 320 MHz, alta fedeltà della forma d'onda

Modalità di rilevamento: semionda positiva, semionda negativa, onda intera, rilevamento della radiofrequenza

La banda di frequenza del filtro (0,2~20) MHz viene adattata automaticamente in base alla frequenza della sonda, senza impostazione manuale.

Lettura del cancello: le modalità di lettura a cancello singolo e doppio sono opzionali; lettura di picco all'interno del gate

Guadagno: il guadagno totale è 110 dB, con valori di incremento di 0, 0,1 dB, 1 dB, 2 dB e 6 dB. Le esclusive funzioni completamente automatiche di regolazione del guadagno e di guadagno di scansione rendono il rilevamento dei difetti rapido e accurato.

7. Allarme cancello

Il Gate A e il Gate B hanno le stesse funzioni. La posizione, la larghezza e l'altezza della porta possono essere regolate a piacimento. È possibile scegliere di impostare l'allarme dell'onda in arrivo o l'allarme della perdita dell'onda; ed è accompagnato da un display luminoso a LED.

8.Archiviazione dei dati

Lo strumento è dotato di una memoria di massa incorporata, quindi dati e file non andranno persi a causa di un'interruzione di corrente. Supporta 500 gruppi di canali di parametri di rilevamento difetti e 1.000 gruppi di rapporti di rilevamento difetti. È possibile preregolare i parametri combinati di varie sonde e strumenti e impostare liberamente gli standard di rilevamento dei difetti per vari settori. Il canale di rilevamento dei difetti e il rapporto sul rilevamento dei difetti possono essere esportati tramite l'interfaccia USB o il disco U e una quantità illimitata di informazioni sul rilevamento dei difetti può essere memorizzata tramite il disco U.

9.Funzione di registrazione

Lo strumento supporta la registrazione del processo di rilevamento dei difetti e il salvataggio come file video, che può essere riprodotto tramite lo strumento o un software speciale. Questa macchina supporta un massimo di 10 file video, ciascun file video può durare fino a 5 minuti. Non c'è limite al numero e alla durata delle registrazioni tramite chiavetta USB. La registrazione e la riproduzione video del processo di rilevamento dei difetti offre grande comodità per l'apprendimento del rilevamento dei difetti e facilita anche il salvataggio del processo di rilevamento dei difetti per analisi future.

La riproduzione supporta le funzioni di pausa, avanzamento veloce, riavvolgimento e arresto

10.Funzione di rilevamento dei difetti

Standard di rilevamento dei difetti: standard di rilevamento dei difetti integrati comunemente utilizzati in vari settori, che possono essere chiamati direttamente, convenienti e veloci

Calibrazione automatica: funzione di calibrazione automatica del punto zero della sonda e dell'angolo della sonda (valore K); funzione di misurazione automatica della velocità del suono

Memoria del picco dell'onda: recupera l'ondata di difetti più alta in tempo reale e registra il valore massimo dei difetti

Posizionamento dei difetti: visualizzazione in tempo reale del livello dei difetti, della profondità (verticale) e della posizione del percorso sonoro

Quantificazione dei difetti: visualizzazione in tempo reale del valore dB equivalente del difetto o della dimensione equivalente

Caratterizzazione dei difetti: la forma d'onda dell'inviluppo dell'eco facilita il giudizio empirico manuale.

Correzione superficiale: utilizzata per il rilevamento dei difetti di pezzi curvi, che può visualizzare la posizione circonferenziale dei difetti in tempo reale

DAC/AVG: la curva viene generata automaticamente, i punti di campionamento non sono limitati ed è possibile eseguire compensazione e correzione. La curva fluttua automaticamente con il guadagno, si espande automaticamente con il percorso sonoro e si sposta automaticamente con il ritardo. Può visualizzare la curva AVG di qualsiasi apertura.

AWS D1.1: standard dell'American Welding Society, che fornisce una "classificazione di carenza" del riflettore dinamico per varie applicazioni di ispezione delle saldature AWS. Può evitare il calcolo manuale e migliorare l'efficienza del rilevamento.

Misurazione dell'altezza della fessura: utilizza le onde diffratte del punto finale per misurare e calcolare automaticamente l'altezza della fessura.

Ampliamento interno: ingrandimento dei dettagli dell'eco per facilitare l'analisi dell'eco

Registrazione continua: registrazione in tempo reale di forme d'onda, memorizzazione e riproduzione

Congelamento della forma d'onda: congela la forma d'onda visualizzata sullo schermo per facilitare l'analisi dei difetti

Codifica dell'eco: Visualizza 1~9 aree di visualizzazione dell'eco in diversi colori per facilitare la determinazione delle posizioni dei difetti

Peak Marker: cattura e contrassegna i picchi in tempo reale

B-scansione del tipo: scansione in tempo reale e visualizzazione in sezione trasversale, che può visualizzare la forma dei difetti del pezzo e rendere i risultati del rilevamento più intuitivi.

11.Orologio in tempo reale

Tracciamento e registrazione della data e dell'ora di rilevamento dei difetti in tempo reale e archiviazione dei record.

12. Interfaccia di comunicazione

L'interfaccia di trasmissione della comunicazione USB 2.0 ad alta velocità supporta la modalità disco U e la modalità di connessione dati, che rende comodo e veloce il backup dei dati su un PC. È inoltre possibile utilizzare un software speciale per caricare e scaricare dati tramite USB.

13.Modulo batteria

Modulo batteria al litio ad alta capacità, l'orario di lavoro continuo raggiunge più di 12 ore.

14.Visualizzare la forma d'onda

È possibile impostare il colore della forma d'onda, il riempimento della forma d'onda e il contrassegno di picco all'interno del gate

15. Frequenza di trasmissione ripetuta

La frequenza massima di emissione ripetuta di questa macchina può essere impostata su 2000 Hz oppure può essere aggiornata a una frequenza più alta in base alle esigenze dell'utente. In linea di principio, il limite superiore può essere raggiunto in base al campo di rilevamento, alla velocità del suono e all'ampiezza di emissione.

16.Procedura di aggiornamento

Sono necessari solo due passaggi per completare la funzione di aggiornamento. Gli utenti possono aggiornare autonomamente il programma alla versione più recente. L'aggiornamento non causerà una schermata nera o danni alla macchina.
